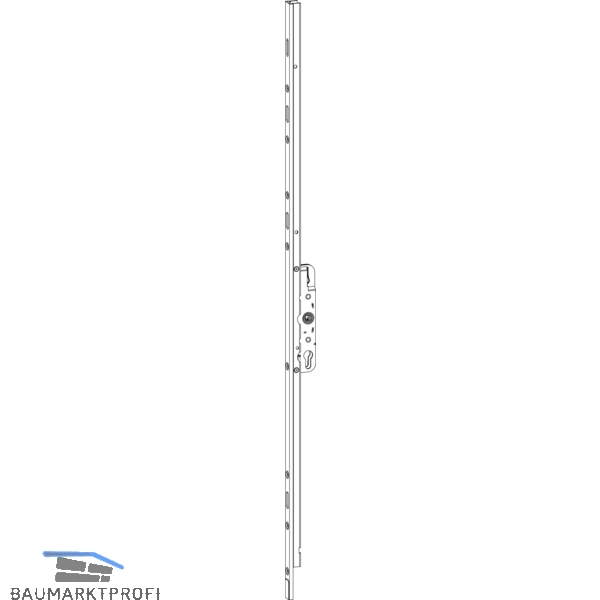

GU-937/934 Hebe-Getriebeschloss, DM 37,5, Stulp 2670 mm, Alu silber eloxiert

GU-937/934 Hebe-Getriebeschloss, DM 37,5, Stulp 2670 mm, Alu silber eloxiert

Dornmaß: 37,5 mm

Hinweis:
Die angegebenen Flügelhöhen und Griffsitz-Maße beziehen sich auf Laufschienenhöhe 15 mm und Verwendung der Führungsschiene P 1786 oder P 1850.

Bei Verwendung der Laufschienenhöhe 10 mm bzw. 5 mm verringern sich die Maße:
Laufschienenhöhe 10 mm: Flügelhöhe - 10 mm / Griffsitz - 5 mm
Laufschienenhöhe 5 mm: Flügelhöhe - 20 mm / Griffsitz - 10 mm



Material: Aluminium silber eloxiert
Nuss (mm): 10
Griffsitz (mm): 1010
Werksnummer: 6-30021-28-0-1
Type: GU-937/934
Dornmaß (mm): 37,5
Flügelhöhe (mm): 2100-2750
Stulplänge (mm): 2670
