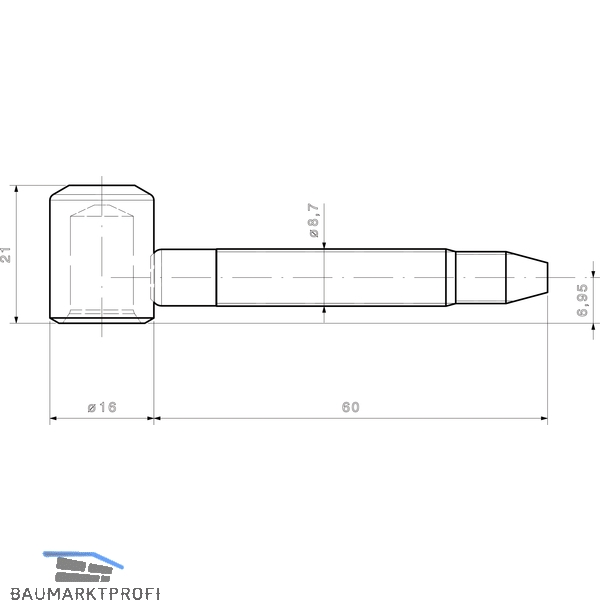

Einbohrband-Oberteil m. Zylinderkopf, ø 16 mm, f. Holz. Stahl vernickelt

Einbohrband-Oberteil m. Zylinderkopf, ø 16 mm, f. Holz. Stahl vernickelt

Das INCANTO-Bandsystem zeichnet sich durch stufenlose Verstellbarkeit der Bänder bei eingehängter Tür aus. Die Montage sowie die Tiefenverstellung erfolgt mittels Inbusschlüssel (SW 3). Das durchdachte INCANTO-Bandsystem ermöglicht die Lagerung und den Transport der Türfutter ohne montierte Bänder. Diese können direkt auf der Baustelle rasch und mühelos montiert werden. Dadurch wird die Beschädigungsgefahr der Holzfutter deutlich verringert und der Verpackungsaufwand auf ein Minimum reduziert. Die Bandbezugslinien und -maße bleiben unverändert. Das heißt, INCANTO ist zu den bisherigen Einbohrbändern kompatibel.

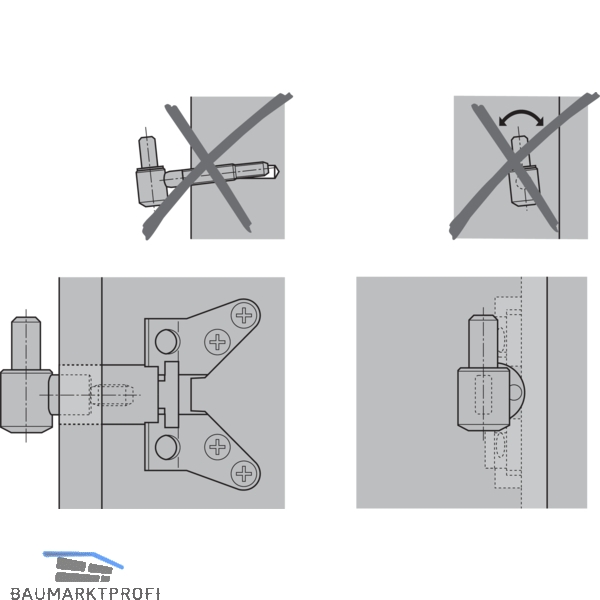

Die aus Zinkdruckguss gefertigten, besonders stabilen INCANTO-Bandtaschen werden in der Verkleidung abgestützt und mit 4 Schrauben am Futter befestigt. Dadurch wird ein fester Halt in den unterschiedlichsten Materialen wie Spanplatte, MDF oder Massivholz erreicht. So ist es mit INCANTO erstmals möglich, Türen mit max. 60 kg Flügelgewicht mit nur 2 Bändern (Gr. 16) anzuschlagen. Durch den Vierkantigen Bandschaft wird ein Verdrehen oder Kippen der Bänder verhindert. Das verbessert das Gesamterscheinungsbild der Tür und erhöht die Lebensdauer der Beschläge maßgeblich.

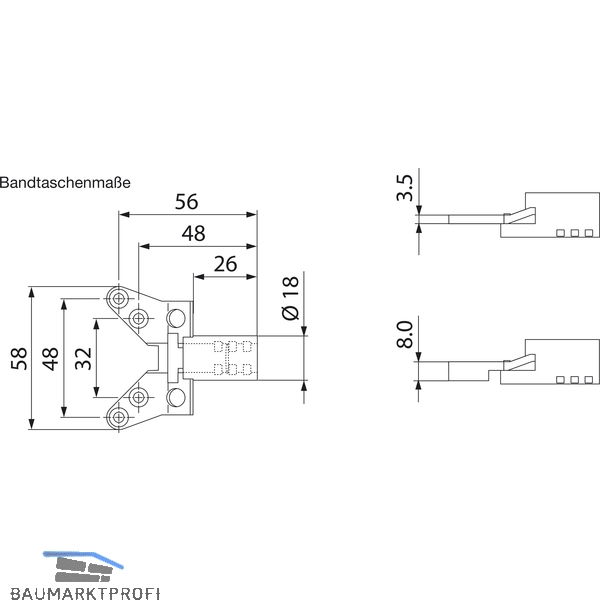

Planungsmaße
Berechnung und Auswahl der INCANTO-Bandtaschen
Die Ö-Norm schreibt einen Rollenabstand von 23 mm (+/- 1 mm) vor. Für die Einhaltung des Rollenabstandes kann die Gesamthöhe entsprechend unten stehender Formel errechnet werden. Mit dem Ergebnis kann aus der Tabelle die jeweilige Bandtasche mit der dazugehörigen Distanz entnommen werden.

Montage und Verstellung



Band ø (mm): 16
Kopfform: Zylinderkopf
Material: Stahl vernickelt
