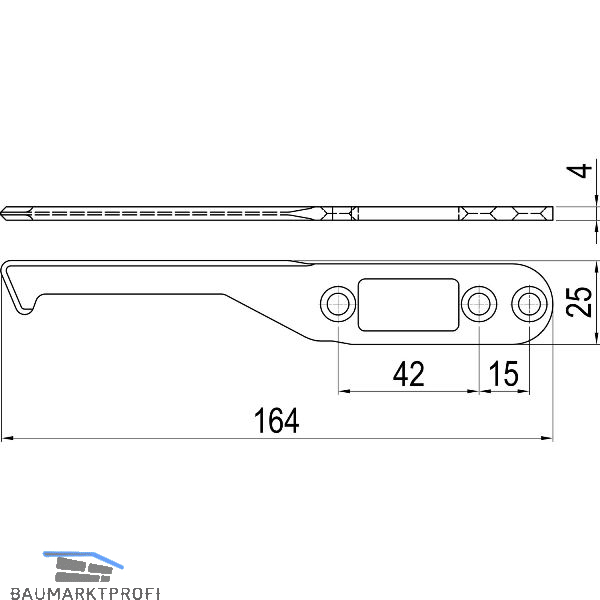

IMH-ABS Mitnehmerhaken SF, 164 x 25 x 4 mm, universal, DIN, schwarz verzinkt

IMH-ABS Mitnehmerhaken SF, 164 x 25 x 4 mm, universal, DIN, schwarz verzinkt

Mitnehmerhaken sind gemäß Norm einzusetzen

Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:

• integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
• geeignet für Türspalt ab 4,5 mm

  Vorteile:



• universell einsetzbar
• Dämpfung des gefederten Mitnehmerhakens
• vandalensicher
• keine Beschädigungen an Türoberflächen
• verdeckt liegend
• kompatibel mit allen Schließfolgereglern
• unabhängig
• nachrüstbar



Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.

Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm



Material: schwarz verzinkt
Type: 22500001
Richtung: universal
Verwendung für: Standflügel
Abmessung (mm): 164 x 25 x 4
