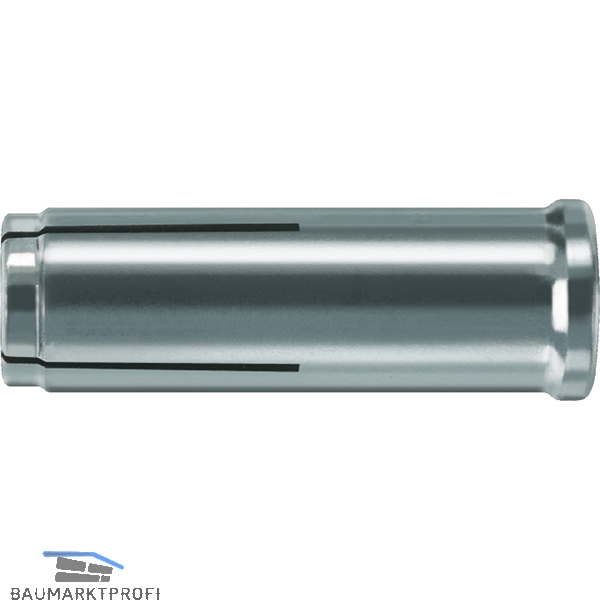

FISCHER EA II M12x 50 Einschlaganker verzinkt-blau mit Zulassung

FISCHER EA II M12x 50 Einschlaganker verzinkt-blau mit Zulassung

Europäische Technische Zulassung Option 7 für ungerissenen Beton. Zugelassen für Betondruckzone und statisch vergleichbaren Lasten.
Der Konus wird mit dem Einschlagwerkzeug EAW H Plus (Setzdorn) in die Ankerhülse getrieben.

Montagehinweis:

• Zur korrekten Montage muss sich die Dübelhülse am Anbauteil abstützen können oder die Gewindestange gekontert sein
• Bei der Bestimmung der Schraubenlänge ist die erforderliche Einschraubtiefe im Dübel zu beachten: Länge des Ankers + Dicke des Montagegegenstandes + U-Scheibe =Schraubenlänge

d0 Dübel=Bohr ø (mm): 15
Einschraubtiefe (mm): 12 - 22
Form: EAII
hef min. Verankerung (mm): 50
L (mm): 50
Material: Stahl
Oberfläche: verzinkt-blau
td min. Bohrlochtiefe (mm): 54
Gewinde: M12
