SIMPSON Balkenschuh BSDI 160x160 feuerverzinkt innenliegend mit Zulassung

SIMPSON Balkenschuh BSDI 160x160 feuerverzinkt innenliegend mit Zulassung

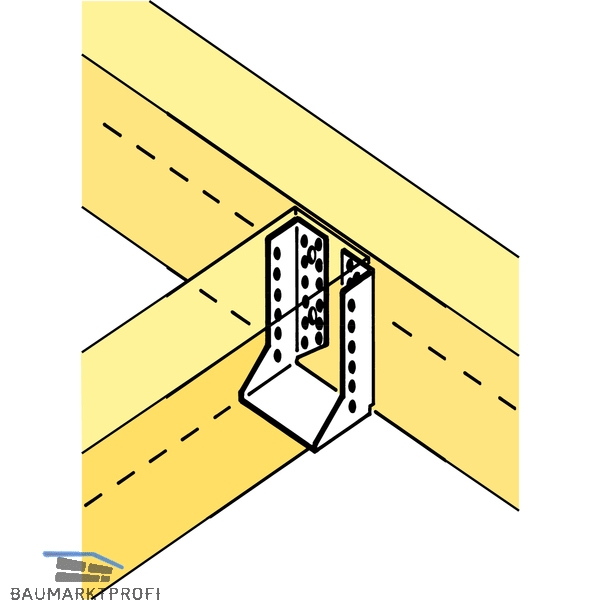

Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz oder Holzwerkstoffen. Auch für zweiachsige Belastung geeignet.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Es sind auch 2,5 und 3,0 mm Blechdicken zulässig (Sonderanfertigung).

Mit europäisch technischer Zulassung (ETA 06/0270).

Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte mit CNA4,0x50

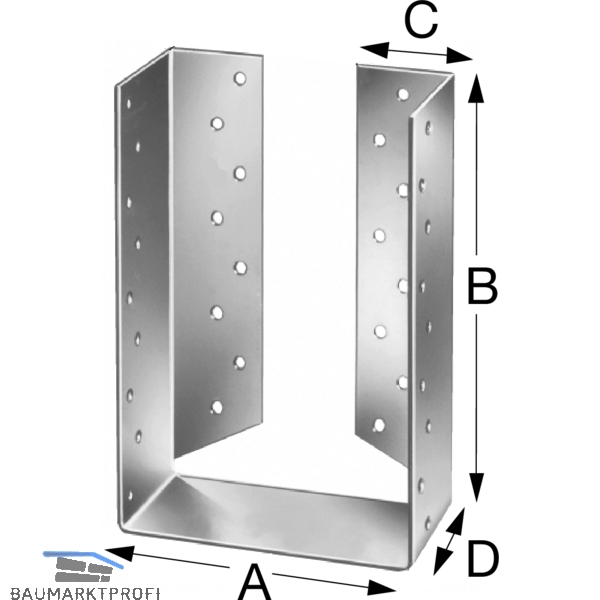

A (mm): 160
C (mm): 32
D (mm): 52
Form: BSDI
B (mm): 160
Lochzahl ø 5 (ST): 42
Material: Stahl
Oberfläche: feuerverzinkt
Materialstärke (mm): 2
Char. Wert Teil. (kN): 16,2
Char. Wert Voll. (kN): 31,7
CNA-Kammnägel (mm): 50
