SIMPSON Balkenschuh BSS 120x170 feuerverzinkt aussenliegend mit Zulassung

SIMPSON Balkenschuh BSS 120x170 feuerverzinkt aussenliegend mit Zulassung

Anwendung:

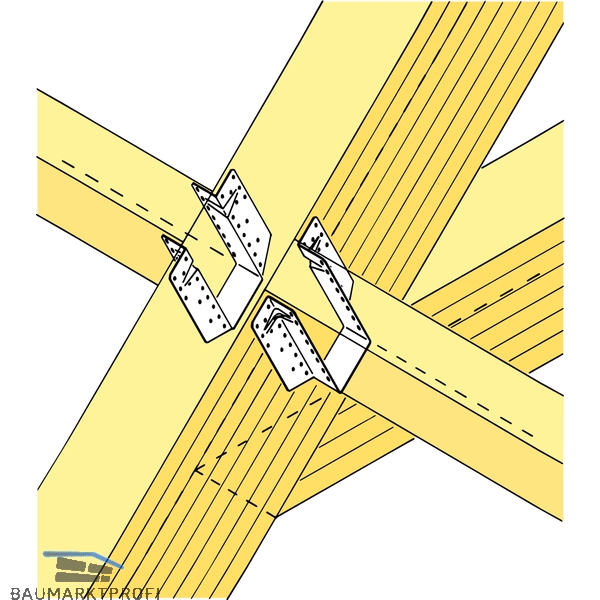

Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz oder Holzwerkstoffen. Aufgrund der zusätzlichen Verstärkungsrippen speziell geeignet für zweiachsige Belastung.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.

Mit europäisch technischer Zulassung (ETA 06/0270).

Legende:
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte gelten für:
BSS mit B?60mm: mit CNA4,0x40
BSS mit B>60mm: mit CNA4,0x50

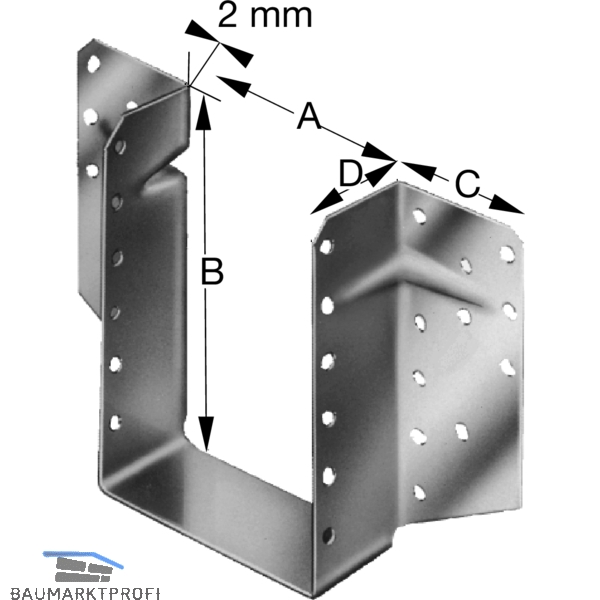

A (mm): 120
C (mm): 58
D (mm): 48
Form: BSS
B (mm): 170
Lochzahl ø 5 (ST): 44
Material: Stahl
Oberfläche: feuerverzinkt
Materialstärke (mm): 2
Char. Wert Voll. (kN): 34
CNA-Kammnägel (mm): 50
