SIMPSON Stützenfuss PVDB 80G-B höhenverstellbar feuerverzinkt mit Zulassung

SIMPSON Stützenfuss PVDB 80G-B höhenverstellbar feuerverzinkt mit Zulassung

Anwendung:
PVDB Stützenfüße zum Aufdübeln sind höhenverstellbar und zur Aufnahme von vertikalen und horizontalen Lasten geeignet. Aufnahme von horizontalen Kräften ist ausschließlich in Längsrichtung der Grundplatte zulässig.

Befestigung:
Kammnägel CNA 4,0xl oder Bolzen ø8mm und Ankerbolzen/Betonschrauben ø12mm.

Mit europäisch technischer Zulassung (ETA 07/0285).

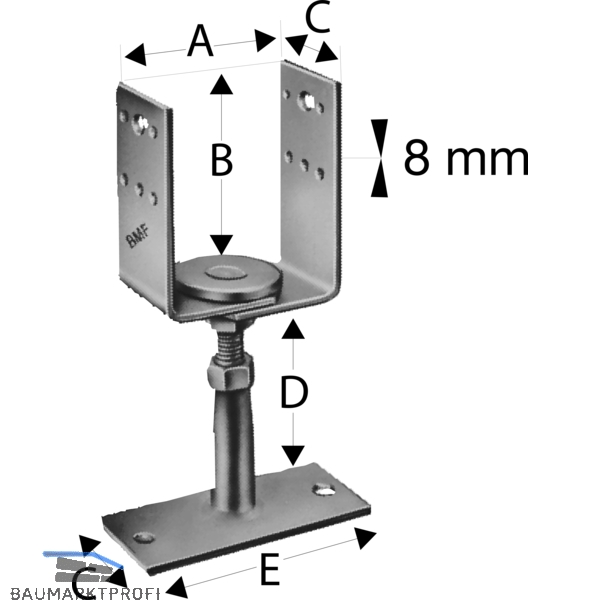

A (mm): 80 - 120
B (mm): 120
C (mm): 70
D (mm): 136 - 189
E (mm): 160
Material: Stahl
Oberfläche: feuerverzinkt
Rohr ø (mm): 27
Materialstärke (mm): 8
Lochzahl ø 5 (ST): 6
Lochzahl ø 13,5 (ST): 2
