SIMPSON Zuganker HD 340 - M12 feuerverzinkt mit Zulassung

SIMPSON Zuganker HD 340 - M12 feuerverzinkt mit Zulassung

Anwendung:

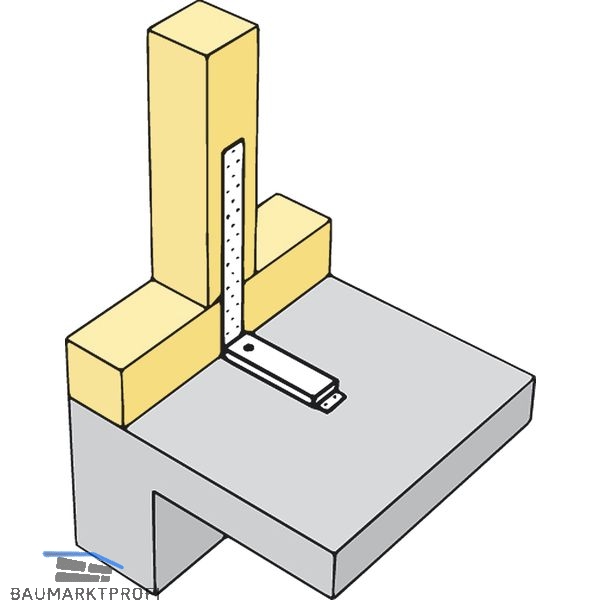

Zur Verbindung von Holzbauteilen an eine Betonunterkonstruktion.

Befestigung:
CNA Kammnägeln oder CSA Schrauben. Zum Anschluss an Betonbauteile sind Ankerbolzen zu verwenden.

Mit europäisch technischer Zulassung (ETA 07/0285).

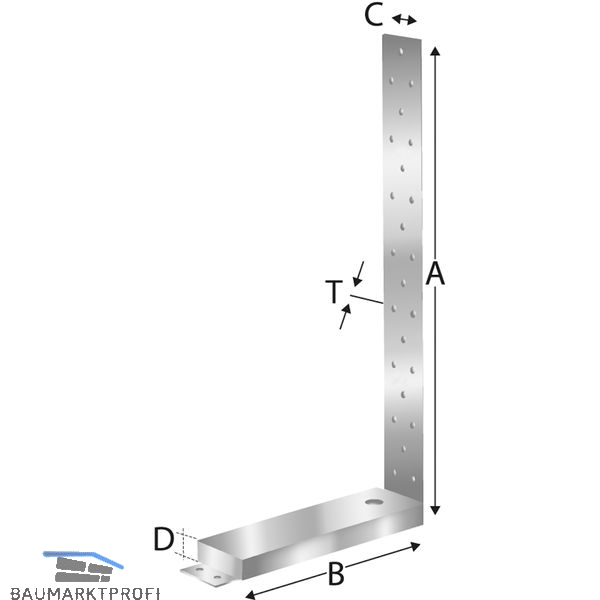

E = Bohrungsabstand zur Wand



A (mm): 340
Oberfläche: feuerverzinkt
Materialstärke: 2
Material: Stahl
B (mm): 182
C (mm): 40
Lochzahl ø 5 (ST): 24
D (mm): 15
E (mm): 27
Loch ø (mm): 12 / 1
