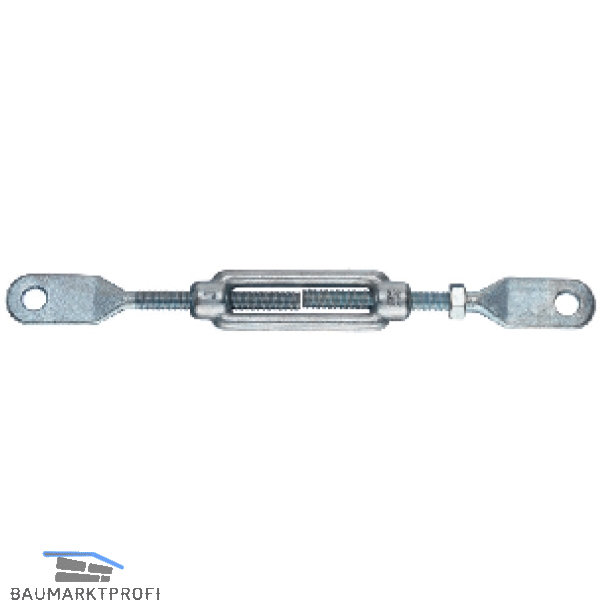

DIN1480 M20 verzinkt Spannschloss mit Blattschrauben

DIN1480 M20 verzinkt Spannschloss mit Blattschrauben

Werkstoff:
S235JR, Spannschlossmutter geschmiedet; mit einer Kontermutter rechts und zwei Blattschrauben; nicht in DIN 1480 enthalten.



A (mm): 135
DIN: 1480
d1 (mm): 20
Gewindeform: M
H (mm): 105
L (mm): 490
M (mm): 240
Material: Stahl St 37
N (mm): 17
O (mm): 9
Oberfläche: verzinkt-blau
P (mm): 44
R (mm): 26
